產品詳情
●產品介紹

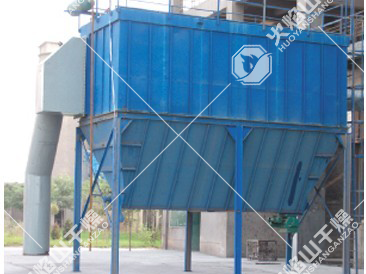

LQMM型分箱防爆脈沖袋式除塵器是本公司新研制開發的系列化高效率袋式除塵器。它具有防爆結構，設有泄壓閥，適用于煤粉制備系統以及易燃易爆粉塵的收集。
●細節展示
●產品優勢
1、設計的防爆裝置，可徹底解決由粉塵介質爆炸所帶來的隱患；
2、離線清灰設計，無二次揚塵，清灰徹底；
3、濾袋自鎖密封，密封性能好，除塵效率高；
4、分箱結構，檢查，更換濾袋方便；
5、PLC控制，操作準確，簡便。
●技術參數
LQMM型分箱防爆脈沖袋式除塵器技術參數表（一）
型號規格 技術參數 | LQMM32系列 | LQMM64系列 | |||||||||
-3 | -4 | -5 | -6 | -4 | -5 | -6 | -7 | ||||
處理風量（m3/h） | 4470 | 5960 | 7440 | 8930 | 11910 | 14880 | 17860 | 20840 | |||
總過濾面積（m2） | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | |||
凈過濾面積（m2） | 62 | 93 | 124 | 155 | 186 | 248 | 310 | 372 | |||
收塵室數（個） | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | |||
每室袋數（條） | 32 | 64 | |||||||||
濾袋總數（條） | 69 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | |||
脈沖閥數量（個） | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | |||
脈沖閥的規格（英寸） | 2 | 2 1/2 | |||||||||
濾袋規格 | φ130×2450 | ||||||||||
濾袋材質 | 根據煙氣性質選用 | ||||||||||
過濾風速（m/min） | 0.8-1.2（根據不同的揚塵點選取不同的凈化過濾風速） | ||||||||||
承受負壓（Pa） | ≤6000 | ||||||||||
除塵器阻力（Pa） | 1200～1700 | ||||||||||
漏風率（%） | ≤5 | ||||||||||
收塵效率（%） | ＞99.9 | ||||||||||
入口氣體含塵濃度（g/m3） | <1000 | ||||||||||
出口氣體含塵濃度（mg/m3） | 符合 及地方環保要求 | ||||||||||
噴吹壓力（Mpa） | 0.5～0.7 | ||||||||||
壓縮空氣耗量（Nm3/min） | 0.27 | 0.37 | 0.46 | 0.55 | 1.2 | 1.5 | 1.8 | 2.1 | |||
空氣壓縮機推薦型號 | 根據企業供氣情況確定（需方自備） | ||||||||||
鎖風裝置 | 根據工藝情況需要確定 | ||||||||||
螺旋輸送機 | 無 | ||||||||||
保溫面積（m2） | 28.3 | 35.8 | 45.1 | 56.8 | 71 | 96.2 | 120.2 | 142.6 | |||
設備總重 | 2.8 | 3.6 | 4.5 | 5.6 | 6.7 | 8.1 | 9.5 | 10.9 | |||
LQMM型分箱防爆脈沖袋式除塵器技術參數表（二）
型號規格 技術參數 | LQMM96單系列 | LQMM96雙系列 | ||||||||||||||||||||||||
-5 | -6 | -7 | -8 | -9 | -2×5 | -2×6 | -2×7 | -2×8 | -2×9 | -2×10 | ||||||||||||||||
處理風量（m3/h） | 22320 | 26750 | 31200 | 35720 | 40130 | 44600 | 53810 | 62790 | 71720 | 80690 | 89670 | |||||||||||||||
總過濾面積（m2） | 465 | 557 | 650 | 744 | 836 | 929 | 1121 | 1308 | 1494 | 1661 | 1868 | |||||||||||||||
凈過濾面積（m2） | 372 | 465 | 557 | 651 | 744 | 836 | 1028 | 1215 | 1401 | 1558 | 1775 | |||||||||||||||
收塵室數（個） | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | |||||||||||||||
每室袋數（條） | 96 | |||||||||||||||||||||||||
濾袋總數（條） | 480 | 576 | 672 | 768 | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | |||||||||||||||
脈沖閥數量（個） | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | |||||||||||||||
脈沖閥的規格（英寸） | 2 1/2 | |||||||||||||||||||||||||
濾袋規格 | φ130×2450 | |||||||||||||||||||||||||
濾袋材質 | 根據煙氣性質選用 | |||||||||||||||||||||||||
過濾風速（m/min） | 0.8～1.2（根據不同的揚塵點選取不同的凈化過濾風速） | |||||||||||||||||||||||||
承受負壓（Pa） | ≤6000 | |||||||||||||||||||||||||
除塵器阻力（Pa） | 1200～1700 | |||||||||||||||||||||||||
漏風率（%） | ≤5 | |||||||||||||||||||||||||
收塵效率（%） | ＞99.9 | |||||||||||||||||||||||||
入口氣體含塵濃度 （g/m3） | <1000 | |||||||||||||||||||||||||
出口氣體含塵濃度 （mg/m3） | 符合 及地方環保要求 | |||||||||||||||||||||||||
噴吹壓力（Mpa） | 0.5～0.7 | |||||||||||||||||||||||||
壓縮空氣耗量 （Nm3/min） | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.4 | 4.2 | 4.8 | 5.4 | 6.0 | |||||||||||||||
空氣壓縮機推薦型號 | 根據企業供氣情況確定（需方自備） | |||||||||||||||||||||||||
鎖風裝置 | 根據工藝情況需要確定 | |||||||||||||||||||||||||
螺旋輸送機 | 根據工藝情況需要確定 | |||||||||||||||||||||||||
保溫面積（m2） | 123 | 135.4 | 147.5 | 156 | 164 | 178 | 213 | 248 | 283 | 318 | 353 | |||||||||||||||
設備總重 | 11.3 | 13.8 | 15.8 | 17.2 | 18.6 | 22 | 26.2 | 30.4 | 34.6 | 37.8 | 41.0 | |||||||||||||||
●主要用途
廣泛應用于水泥企業的磨機、破碎、包裝、庫頂、配料等系統的除塵。除水泥工業外，它也可用于糧食、輕工、礦山、電力、化工、冶金等行業的除塵。
